Num. catálogo | MUL-LP15 | MUL-LP15C |
Voltaje nominal kV | 13.8 | 13.8 |
Voltaje Max. de diseño kV | 15 | 15 |
Longitud (L) mm | 276 | 276 |
Distancia de ARCO mm | 190 | 187 |
Distancia de fuga mm | 395 | 500 |
Tensión crítica flameo al impulso kV | 118 | 159 |
Tensión flameo baja frecuencia seco kV | 82 | 85 |
Tensión flameo baja frecuencia humedo kV | 66 | 79 |
Resistencia a la flexión kN | 19.9 | 19.9 |
Radio interferencia μV | 28.8 | 40 |
Número de aletas | 3 | 5 |
Peso aproximado kG | 3.2 | 3.4 |
Piezas por caja | 6 | 6 |
Num. catálogo | MUL-LP27 | MUL-LP27C |
Voltaje nominal kV | 23 | 23 |
Voltaje Max. de diseño kV | 27 | 27 |
Longitud (L) mm | 360 | 360 |
Distancia de ARCO mm | 287 | 184 |
Distancia de fuga mm | 690 | 950 |
Tensión crítica flameo al impulso kV | 163 | 189 |
Tensión de flameo seco kV | 117 | 127 |
Tensión flameo humedo kV | 194 | 107 |
Resistencia a la flexión kN | 15.9 | 15.9 |
Radio interferencia μV | 6.2 | 40 |
Número de aletas | 5 | 9 |
Peso aproximado kG | 4.5 | 4.6 |
Piezas por caja | 6 | 6 |
Num. catálogo | MUL-LP38 | MUL-LP38C |
Voltaje nominal kV | 34.5 | 34.5 |
Voltaje Max. de diseño kV | 38 | 38 |
Longitud (L) mm | 402 | 402 |
Distancia de ARCO mm | 355 | 350 |
Distancia de fuga mm | 965 | 1350 |
Tensión crítica flameo al impulso kV | 221 | 225 |
Tensión de flameo seco kV | 137 | 134 |
Tensión flameo humedo kV | 114 | 131 |
Resistencia a la flexión kN | 15.1 | 15.1 |
Radio interferencia μV | 10.8 | 6.3 |
Número de aletas | 6 | 11 |
Peso aproximado kG | 5.2 | 5.6 |
Piezas por caja | 6 | 6 |

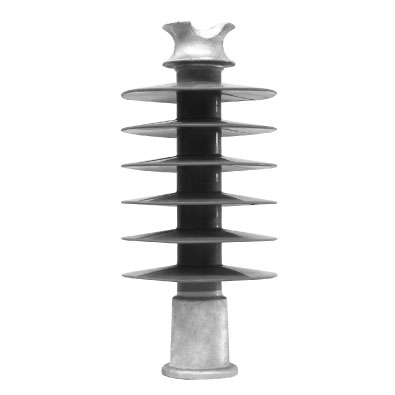

Provee un completo aislamiento entre la estructura y la línea de distribución aérea hasta 38 Kv. Está diseñado para soportar cables de bajo hasta alto calibre. Su aplicación es en soporte de líneas de distribución y en subestaciones eléctricas. Herraje fabricados en acero nodular y galvanizado por inmersión en caliente o en acero inoxidable según requerimiento. Junto con el aislador se proporciona el perno de sujeción (alfiler).
